Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
192242

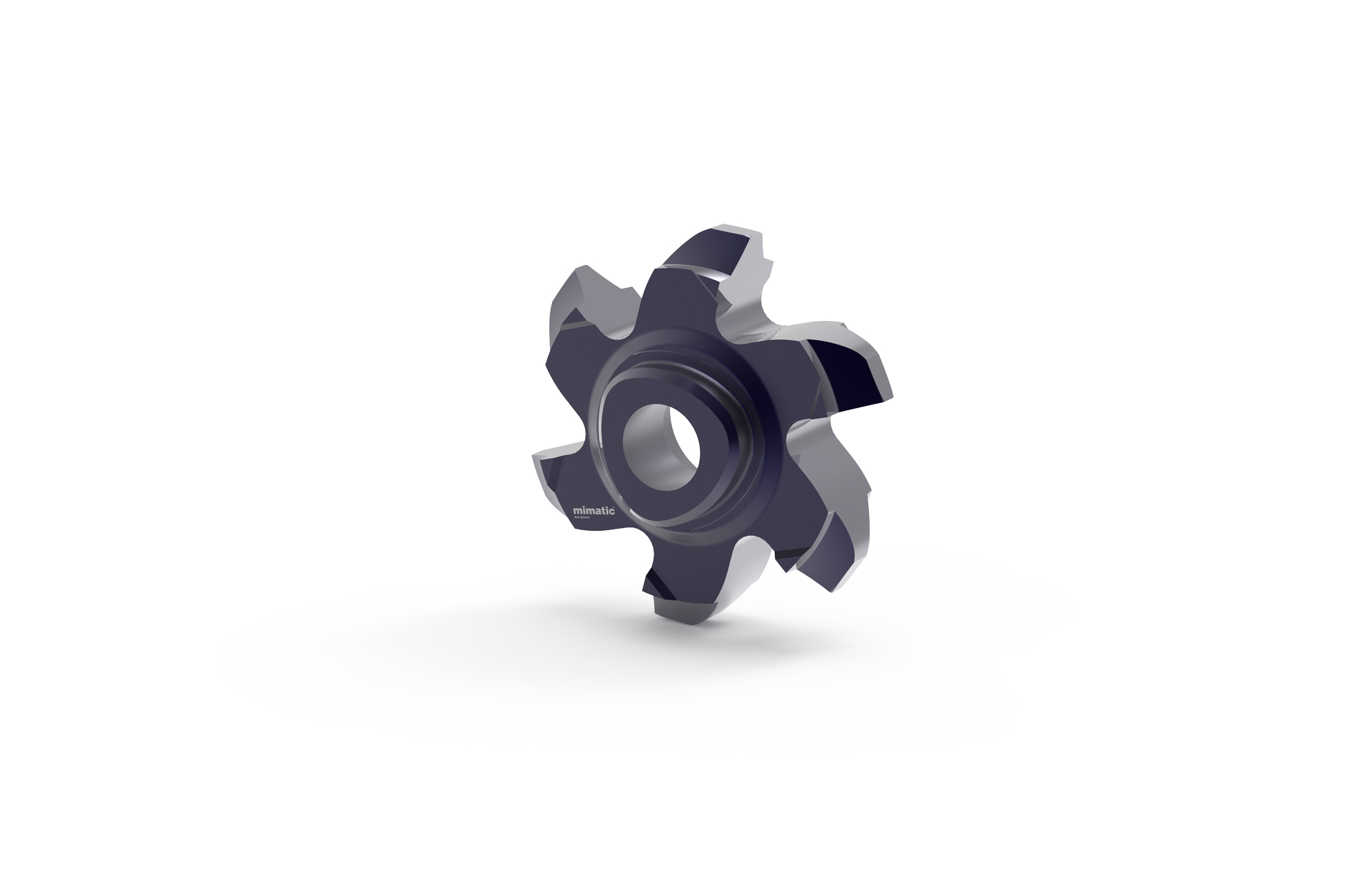

Produktinformationen "Verzahnungsplatte PolyMILL P2526 DIN5482"
| Modul: | 2 |
|---|---|
| Eingriffswinkel: | 30° |
| Zähnezahl Welle: | 24 |
| Nennmass Profil: | B50 x 45 |
| Typ: | PolyMILL P2526 |
| L P1 [mm]: | 3,9 |
| L P2 [mm]: | 3,425 |
| t [mm]: | 2,35 |
| PolyMILL Grösse: | P25 |
| Spanwinkel: | 6° |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal ≤54HRC |
| Verzahnungs-Norm: | DIN5482 |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
