Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
169107

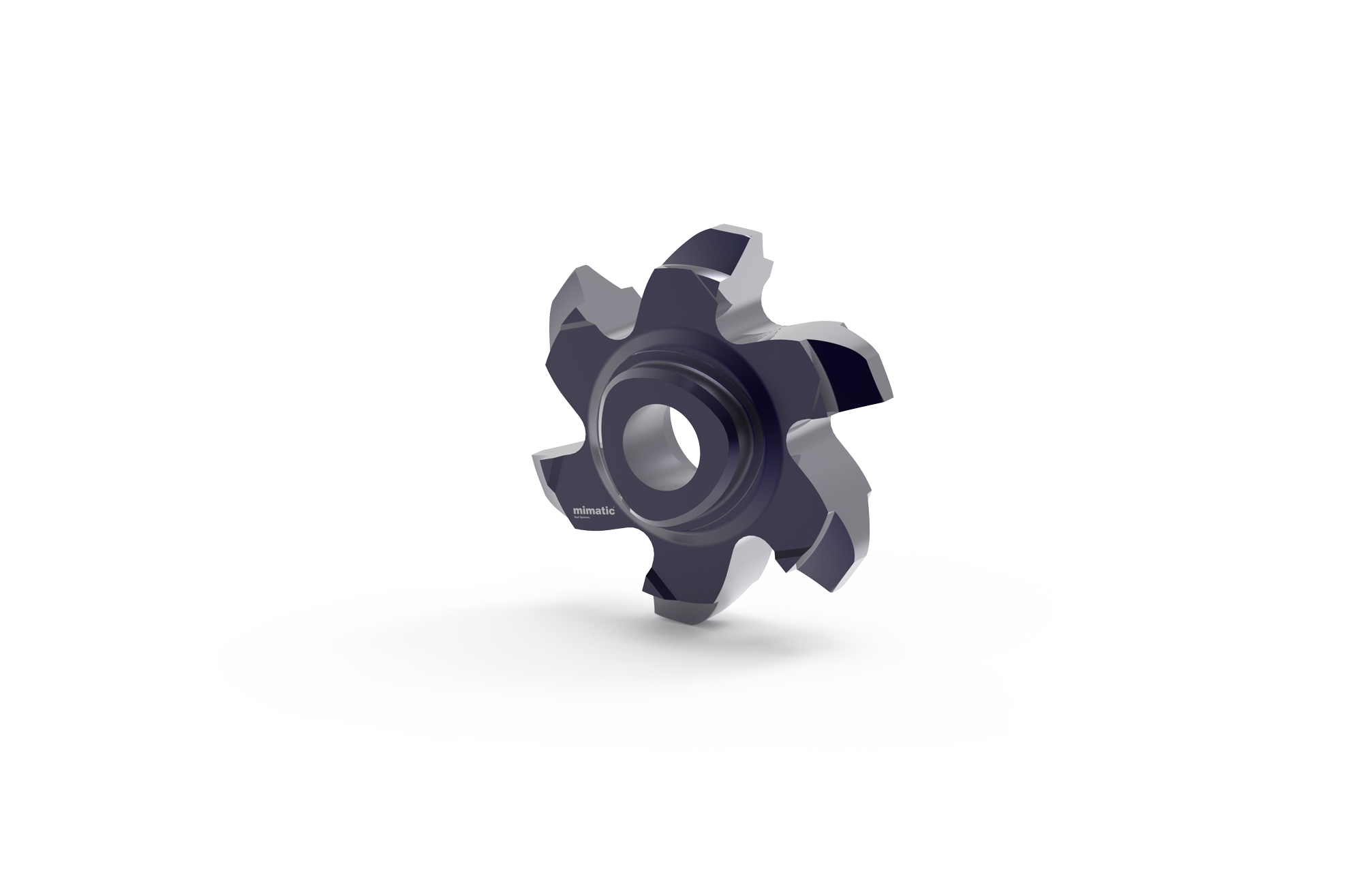

Produktinformationen "Verzahnungsplatte PolyMILL P1616 DIN5482"
| Modul: | 1,6 |
|---|---|
| Eingriffswinkel: | 30° |
| Zähnezahl Welle: | 14 |
| Nennmass Profil: | B25 x 22 |
| Typ: | PolyMILL P1616 |
| L P1 [mm]: | 315 |
| L P2 [mm]: | 2,53 |
| t [mm]: | 1,54 |
| PolyMILL Grösse: | P16 |
| Spanwinkel: | 6° |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal ≤54HRC |
| Verzahnungs-Norm: | DIN5482 |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
