Produktabbildungen sind beispielhaft und können in Details abweichen.
kurzfristig lieferbar
Artikelnummer:
124856
Produktinformationen "Angetriebenes Werkzeug VDI40 Winkel-Einheit 90°"
mimaticBLACK ist das leistungsstarke angetriebene Werkzeug für anspruchsvolle Zerspanung. Entwickelt für maximale Präzision, hohe Steifigkeit und lange Standzeiten im Dauereinsatz.
- Höchste Drehmomente und geräuscharmer Lauf dank spiralverzahnter Kegelräder. Spielarme Getriebeabstimmung erreicht durch individuelle händische Justierung.
- Trockenlaufeignung für fast alle Werkzeuge mittels innovativem Dichtungsystem bis 70bar. Geringe Wärmeentwicklung mittels reibungsoptimierter PTFE Wellendichtringe und Schmutz-Labyrinth.
- Neben der DIN6499 ER-Aufnahme, bieten wir unseren Kunden optional mimaticMI oder mimaticCAPTO mit einer großen Auswahl an Einsätzen für unterschiedliche Anwendungen an.
- Sofort einsetzbar dank des strengen Testlaufs. Konservative Auslegung des Designs auf maximale Prozesssicherheit, deswegen 2 Jahre Garantie. Entwickelt, geplant und produziert in Deutschland.
- Die langjährige Erfahrung und Expertise unseres Service-Teams holt das beste aus Ihren Werkzeugen raus und wartet/repariert Ihre Werkzeuge innerhalb weniger Tage. Auch Werkzeuge anderer Marken.
- Höchste Drehmomente und geräuscharmer Lauf dank spiralverzahnter Kegelräder. Spielarme Getriebeabstimmung erreicht durch individuelle händische Justierung.
- Trockenlaufeignung für fast alle Werkzeuge mittels innovativem Dichtungsystem bis 70bar. Geringe Wärmeentwicklung mittels reibungsoptimierter PTFE Wellendichtringe und Schmutz-Labyrinth.
- Neben der DIN6499 ER-Aufnahme, bieten wir unseren Kunden optional mimaticMI oder mimaticCAPTO mit einer großen Auswahl an Einsätzen für unterschiedliche Anwendungen an.
- Sofort einsetzbar dank des strengen Testlaufs. Konservative Auslegung des Designs auf maximale Prozesssicherheit, deswegen 2 Jahre Garantie. Entwickelt, geplant und produziert in Deutschland.
- Die langjährige Erfahrung und Expertise unseres Service-Teams holt das beste aus Ihren Werkzeugen raus und wartet/repariert Ihre Werkzeuge innerhalb weniger Tage. Auch Werkzeuge anderer Marken.
| Werkzeugart: | Angetrieben |
|---|---|
| Werkzeugtyp: | Winkel-Einheit 90° |
| Werkzeugaufnahme: | mi 50 |
| Kühlmittel: | ICE 70bar |
| Übersetzung: | i = 1 : 1 |
| n1/n2 (max.) [U/min]: | 8.500 / 8.500 |
| Ausrichtung: | Hauptspindel |
| M max. [Nm]: | 70 |
| Revolverschnittstelle: | MZ40Z |
| Kühlmittelzufuhr: | ICE = Externe- und interne Kühlung |
| Drehrichtungsumkehr: | ja |

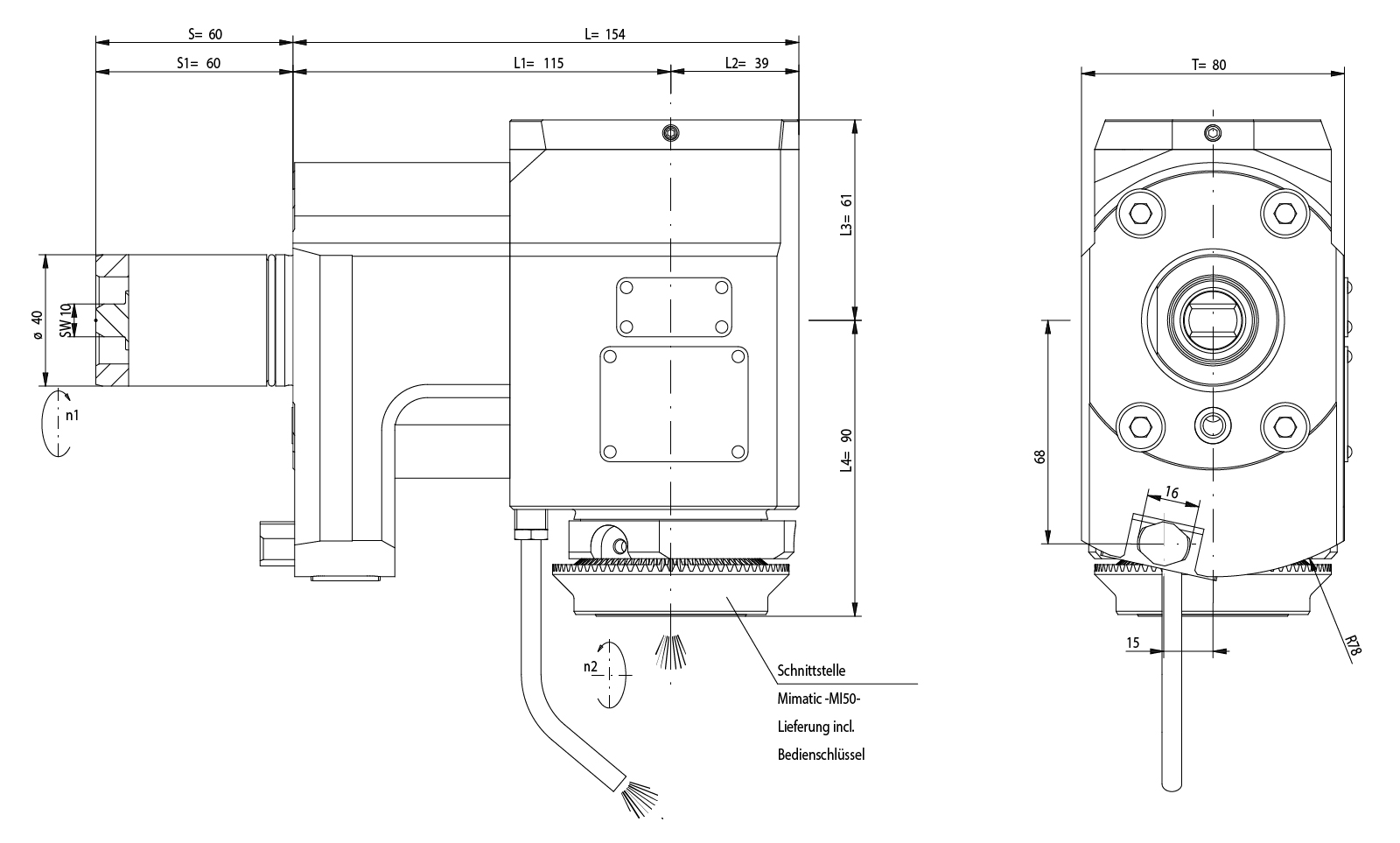

| L1 [mm]: | 115 |
| S1 [mm]: | 60 |
| eltimon: | nein |
| Trockenlaufeignung: | ja1 |
| Filterfeinheit: | max. 50 µm |
| Fräseignung: | ja |
| Keramik-Ausführung: | auf Anfrage |
| Bedienschlüssel enthalten: | ja |
| Überschrift: | Angetriebenes Werkzeug VDI40 Winkel-Einh |
| mi Größe: | mi 50 |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
|
P (Stahl)
|
M (Rostfreier Stahl / Edelstahl)
|
K (Gusseisen)
|
N (Nichteisenmetalle)
|
S (Superlegierungen und Titan)
|
H (Gehärtete Stähle)
|
O (Andere)
|
|---|
Zubehör
Standard Stoppblock A65 Halbfertig für
HSK63, SK40, BT40, CAT40, ...
135277
Standard StoppblockA = 65 mm Halbfertigteil zur Anpassung durch den Kundenpassend für mimatic Drehmomentstützen Ø20 mit Zweiflach 18mm
