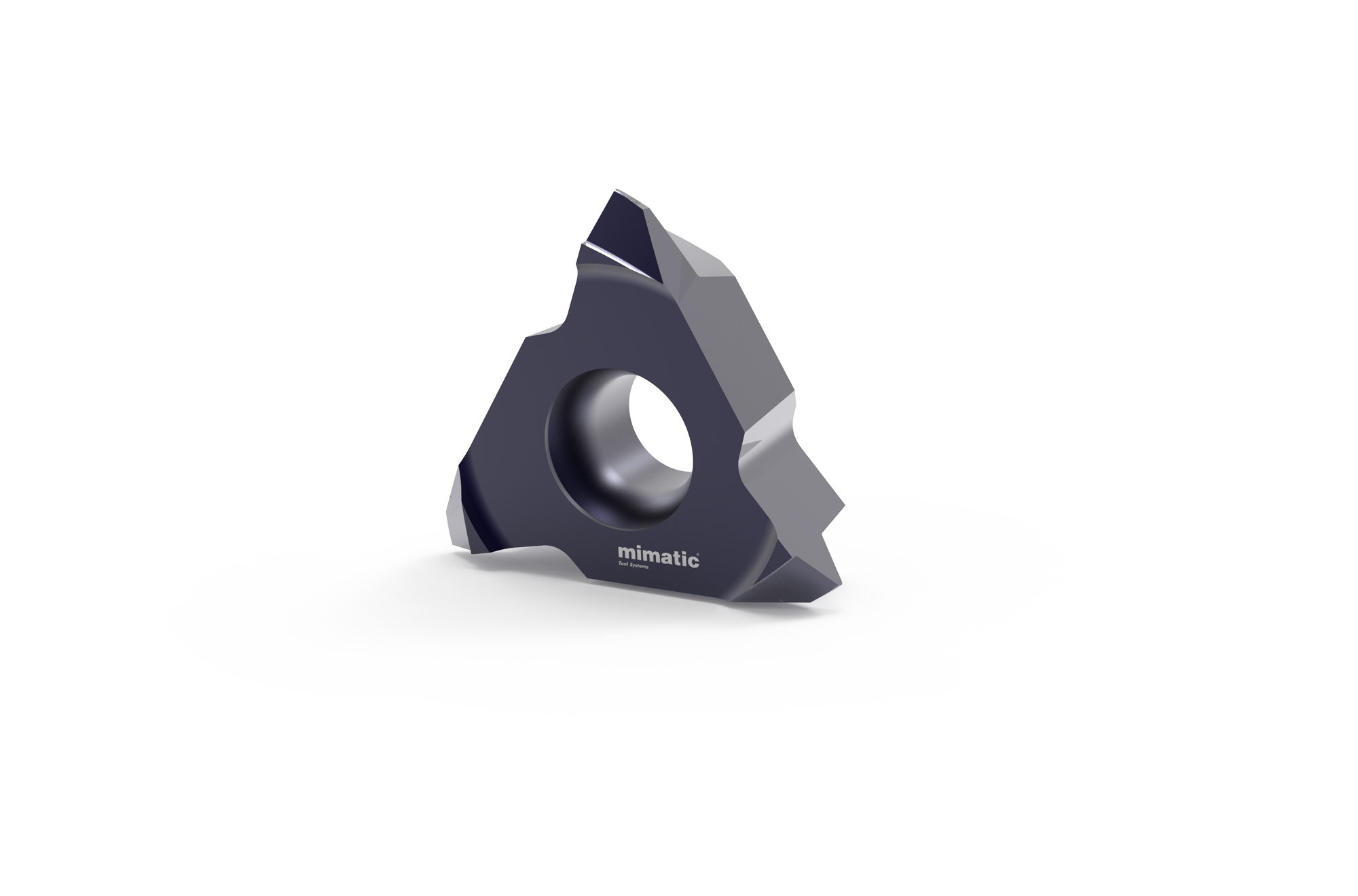

Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
141996
Produktinformationen "Gewindefräsplatte TriMILL 023 60°"

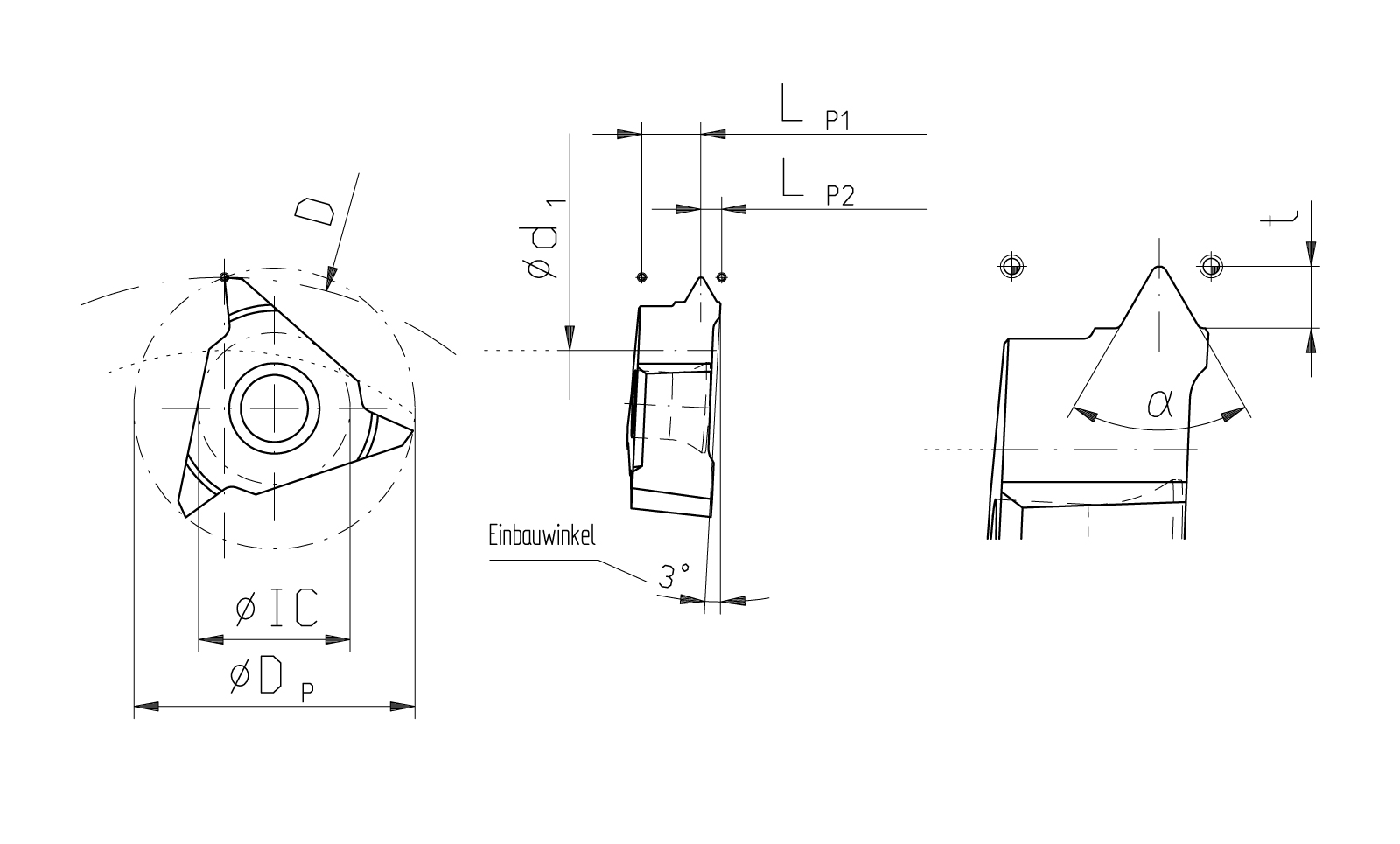

| Steigung [mm]: | 1-3,5 |
|---|---|
| Gewindebereich: | ≥ 38 |
| Schneidendurchmesser D p [mm]: | 17,5 |
| Profilausführung: | Teilprofil |
| Gewindeart: | Innen- und Aussengewinde |
| Typ: | TriMILL 023 |
| Anzahl Schneiden: | 3 |
| Spanwinkel: | 6° |
| IC [mm]: | 9,2 |
| L P1 [mm]: | 3,28 |
| L P2 [mm]: | 1,75 |
| TriMILL Grösse: | 023 |
| G [mm]: | 0,1 |
| Gewindeprofil: | 60° |
| Gewindenorm: | ähnlich DIN 13 |
| Gewinderichtung: | Rechts & Linksgewinde |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal ≤54HRC |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
