Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
141989
Artikeldateien auf Anfrage!

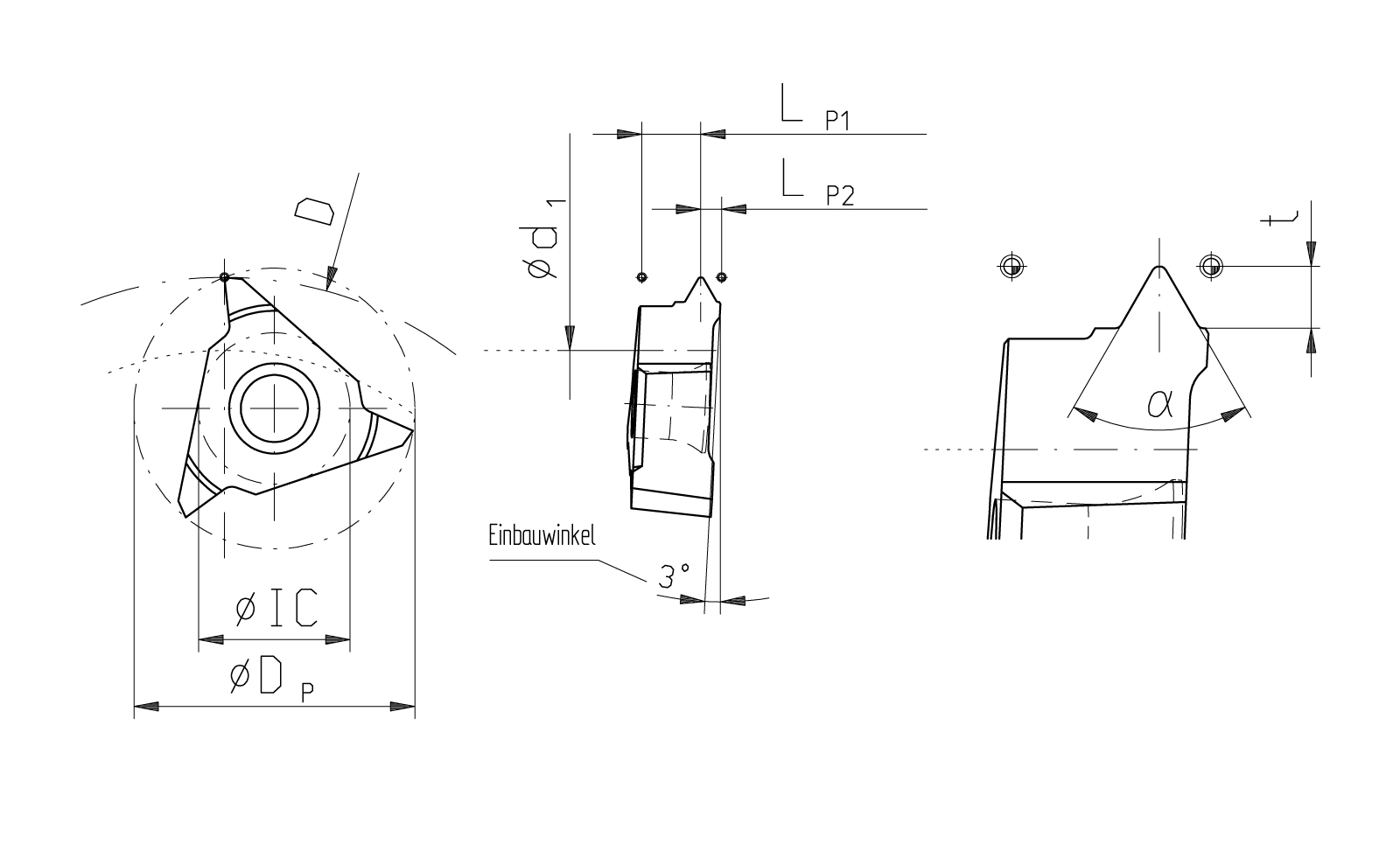

Produktinformationen "Gewindefräsplatte TriMILL 023 60°"
| Steigung [mm]: | 2,5 |
|---|---|
| Gewindebereich: | ≥ M42x2,5 |
| Schneidendurchmesser D p [mm]: | 17,5 |
| Profilausführung: | Vollprofil |
| Gewindeart: | Innengewinde |
| Typ: | TriMILL 023 |
| Anzahl Schneiden: | 3 |
| Spanwinkel: | 6° |
| IC [mm]: | 9,2 |
| L P1 [mm]: | 3,52 |
| L P2 [mm]: | 1,51 |
| t [mm]: | 1,444 |
| TriMILL Grösse: | 023 |
| Gewindeprofil: | 60° |
| Gewindenorm: | DIN 13 |
| Gewinderichtung: | Rechts & Linksgewinde |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal ≤54HRC |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
|
Stahl
|
VA
|
Guss
|
Alu
|
Ni-Leg
|
Hart bearb
|
|
|---|---|---|---|---|---|---|
| Vc | ||||||
| fz |
