Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
141961
Artikeldateien auf Anfrage!
Produktinformationen "Gewindefräsplatte TriMILL 013 60°"
TriMILL in den Größen 013 und 023 ist ein klassisches Mehrschneidplatten-System mit Dreiecksplatten für universelle Anwendungen.
Das preiswerte und flexible System beweist tagtäglich seine Zuverlässigkeit bei Bearbeitungen in tiefen Kavitäten und großen
Durchmessern.
- Robuste Werkzeugaufnahme mit Schneidendurchmessern Ø32 (3 Platten) bis Ø125 (10 Platten)
- Flexibel kombinierbar dank zylindrischen, Einschraub- oder Fräsdornaufnahmen
Ob Gewindefräsen, Nutenfräsen, Entgraten oder Schlichtfräsen: die Vielzahl an Anwendungsmöglichkeiten macht TriMILL 013 oder 023 zum Garanten für eine wirtschaftliche Fertigung.
Achtung: Nicht kompatibel mit Fräsaufnahmen der TriMILL Größe 01 oder 02!
Das preiswerte und flexible System beweist tagtäglich seine Zuverlässigkeit bei Bearbeitungen in tiefen Kavitäten und großen
Durchmessern.
- Robuste Werkzeugaufnahme mit Schneidendurchmessern Ø32 (3 Platten) bis Ø125 (10 Platten)
- Flexibel kombinierbar dank zylindrischen, Einschraub- oder Fräsdornaufnahmen
Ob Gewindefräsen, Nutenfräsen, Entgraten oder Schlichtfräsen: die Vielzahl an Anwendungsmöglichkeiten macht TriMILL 013 oder 023 zum Garanten für eine wirtschaftliche Fertigung.
Achtung: Nicht kompatibel mit Fräsaufnahmen der TriMILL Größe 01 oder 02!
| Steigung [mm]: | 3,5 |
|---|---|
| Gewindebereich: | M85x3,5 |

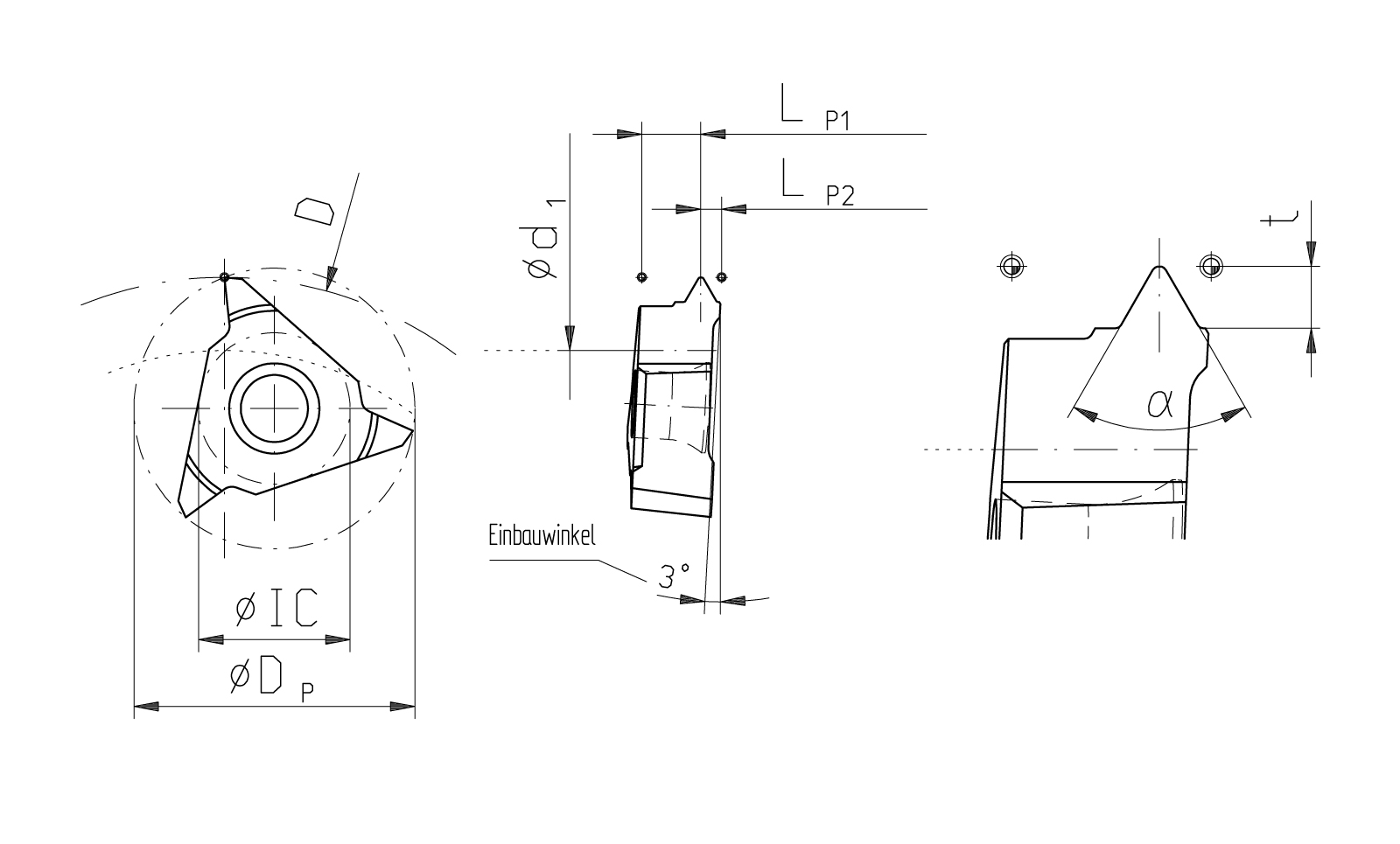

| Schneidendurchmesser D p [mm]: | 23 |
| Profilausführung: | Vollprofil |
| Typ: | TriMILL 013 |
| Anzahl Schneiden: | 3 |
| Spanwinkel: | 6° |
| IC [mm]: | 12,4 |
| L P1 [mm]: | 4,83 |
| L P2 [mm]: | 1,7 |
| t [mm]: | 2,023 |
| TriMILL Grösse: | 13 |
| Gewindeprofil: | 60° |
| Gewindenorm: | DIN 13 |
| Gewinderichtung: | Rechts & Linksgewinde |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal 54HRC |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
|
Stahl
|
VA
|
Guss
|
Alu
|
Ni-Leg
|
Hart bearb
|
|
|---|---|---|---|---|---|---|
| Vc | ||||||
| fz |
