Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
180440
Artikeldateien auf Anfrage!
Produktinformationen "Gewindefräsplatte STC 60°"
STC: Gewindefräsen für hochqualitative Großgewinde ab M24. STC-1 mit 10 Schneiden
Größter Vorteil bei allen langen Gewinden ab M24: im Vergleich zu anderen plattenbestückten Fräsern kürzere Prozesszeit und einfachere Montage.
Größter Vorteil bei allen langen Gewinden ab M24: im Vergleich zu anderen plattenbestückten Fräsern kürzere Prozesszeit und einfachere Montage.
| Steigung [mm]: | 3 - 6 |
|---|---|
| Gang pro Zoll: | 9 - 6 |
| Schneidendurchmesser D [mm]: | 40 |
| Profilausführung: | Teilprofil |
| Gewindeart: | Innen- und Aussengewinde |
| Typ: | STC |
| Anzahl Schneiden: | 10 |
| Spanwinkel: | 10° |

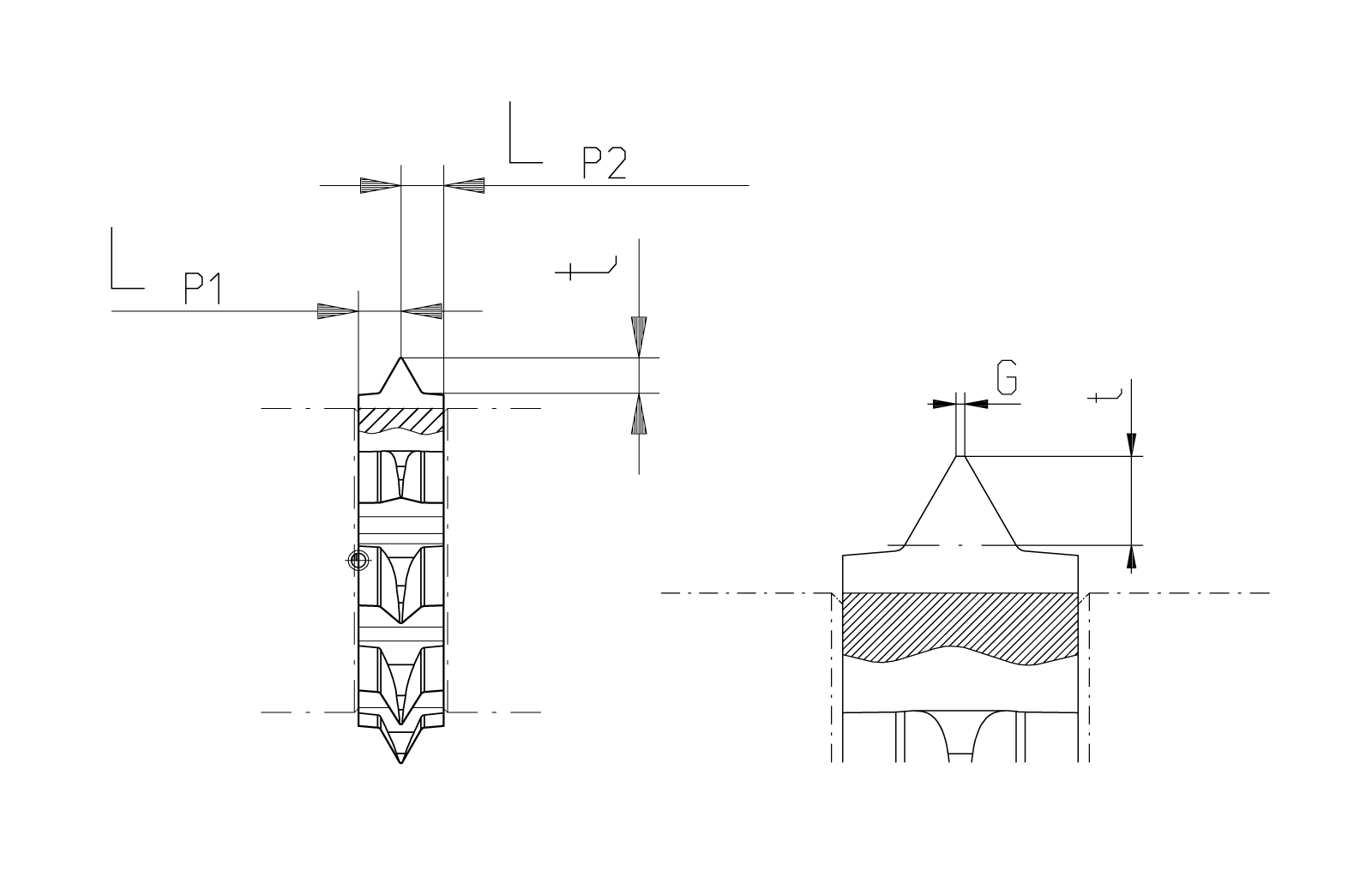

| L P1 [mm]: | 3,1 |
| L P2 [mm]: | 3,1 |
| t [mm]: | 3,8 |
| STC Grösse: | 19 |
| G [mm]: | 0,25 |
| Gewindeprofil: | 60° |
| Gewindenorm: | ähnlich DIN 13 |
| Gewinderichtung: | Rechts & Linksgewinde |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal ≤54HRC |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
|
P (Stahl)
|
M (Rostfreier Stahl / Edelstahl)
|
K (Gusseisen)
|
N (Nichteisenmetalle)
|
S (Superlegierungen und Titan)
|
H (Gehärtete Stähle)
|
O (Andere)
|
|
|---|---|---|---|---|---|---|---|
| Vc | |||||||
| fz |
